美標ANSI API闸阀
用途：本阀(fa)適用全開全闭的各種(zhong)管道,不用於(yu)節(jie)流。
關键詞：
產品分類：
E-Mail:
產品详情
外型尺寸和连接尺寸
| 型號 | 公称通径 | 尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in | DN | L | D | D1 | D2 | b-f | Z-Φd | Hmax | Hmin | D0 | ||
| Z541-600LB | 2” | 51 | 292 | 165 | 127 | 92.1 | 25.4-7 | 8-Φ19 | 418.5 | 354.5 | 240 | |
| 2 1/2" | 64 | 330 | 190 | 149.2 | 104.8 | 28.6-7 | 8-Φ22.2 | 476 | 385 | 240 | ||
| 3" | 77 | 356 | 213 | 168.3 | 127 | 31.8-7 | 8-Φ22.2 | 526 | 437 | 280 | ||
| 4" | 102 | 432 | 275 | 215.9 | 157.2 | 38.1-7 | 8-Φ25.4 | 667 | 551 | 320 | ||
| 6" | 153 | 559 | 355 | 292.1 | 185.7 | 47.7-7 | 12-Φ28.6 | 893 | 718 | 450 | ||
| 8" | 200 | 660 | 420 | 349.2 | 269.9 | 55.6-7 | 12-Φ31.8 | 1105 | 875 | 560 | ||
| 10" | 248 | 787 | 510 | 431.8 | 323.8 | 63.5-7 | 16-Φ34.9 | 1316 | 1021 | 720 | ||
| 12" | 299 | 838 | 560 | 489 | 381 | 66.7-7 | 20-Φ34.9 | -- | -- | -- | ||
| 14" | 327 | 889 | 605 | 527 | 412.8 | 69.9-7 | 20-Φ38.1 | -- | -- | -- | ||
| 16" | 375 | 991 | 685 | 603.2 | 469.9 | 76.2-7 | 20-Φ41.3 | -- | -- | -- | ||
| 18" | 419 | 1092 | 745 | 654 | 533.4 | 82.6-7 | 24-Φ44.5 | -- | -- | -- | ||
| 20" | 464 | 1194 | 815 | 723.9 | 584.2 | 88.9-7 | 24-Φ44.5 | -- | -- | -- | ||
| 24" | 559 | 1397 | 940 | 838.2 | 692.2 | 101.6-7 | 24-Φ50.8 | -- | -- | -- | ||
| 型號 | 公称通径 | 尺寸 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| in | DN | L | D | D1 | D2 | b-f | Z-Φd | Hmax | Hmin | D0 | ||
| Z541-900LB | 2" | 48 | 368 | 215 | 164.4 | 92.1 | 38.1-7 | 8-Φ25.4 | 485 | 432 | 280 | |
| 3" | 73 | 381 | 240 | 190.5 | 127 | 38.1-7 | 8-Φ25.4 | 597 | 514 | 320 | ||
| 4" | 98.3 | 457 | 290 | 235 | 157.2 | 44.5-7 | 8-Φ31.8 | 684 | 570 | 360 | ||
| 6" | 146.1 | 610 | 380 | 317.5 | 215.9 | 55.6-7 | 12-Φ31.8 | -- | -- | -- | ||
| 8" | 191 | 737 | 470 | 393.7 | 269.9 | 63.5-7 | 12-Φ38.1 | -- | -- | -- | ||
| 10" | 238 | 838 | 545 | 469.9 | 323.8 | 69.9-7 | 16-Φ38.1 | -- | -- | -- | ||
| 12" | 282.4 | 965 | 610 | 533.4 | 381 | 79.4-7 | 20-Φ38.1 | -- | -- | -- | ||
性能規範
| 型號 | 公称壓力(Mpa) | 試驗壓力(Mpa) | 適用温度(℃) | 適用介質 | |
|---|---|---|---|---|---|
| Z541-600LB(C) | 11.0 | 15.4 | 11.3 | -29~425°C | 水、蒸汽、油品 |
| Z541-900LB(C) | 15.0 | 23 | 16.9 | -29~425°C | 水、蒸汽、油品 |
主要零件材料
| 零件名称 | 材料 |
|---|---|
| 阀體 | ASTM A216 WCB |
| 阀座 | ASTM A105 |
| 阀板 | ASTM A217 CA15/ASTM A216 WCB |
| 阀盖 | ASTM A216 WCB |
| 阀杆 | ASTM A276 T410 |
| 阀杆螺母 | ASTM A439 D-2 |
| 手轮 | ASTM A536 65-45-12 |

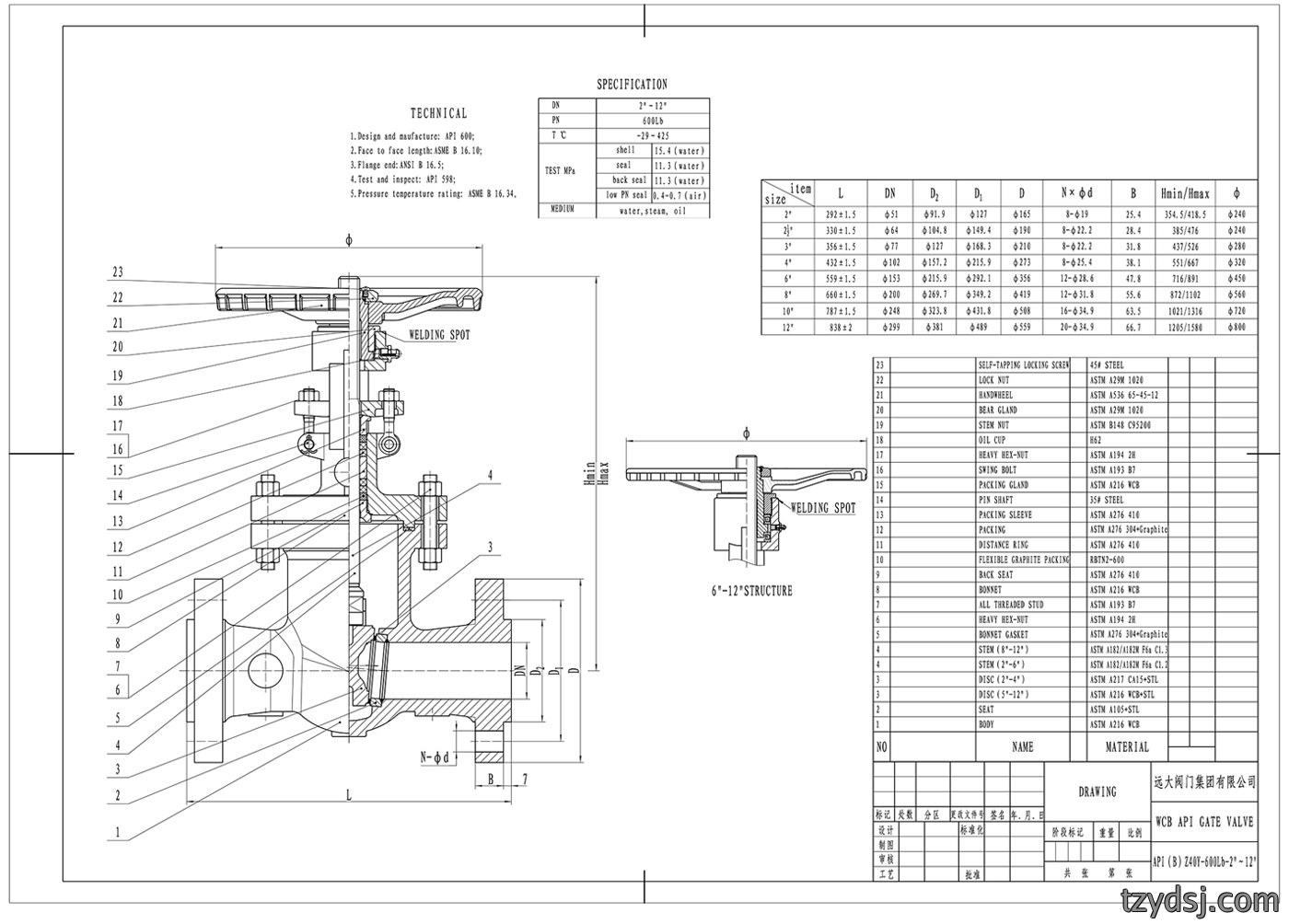

API(B)Z40Y-600Lb-2-12寸总裝圖表
