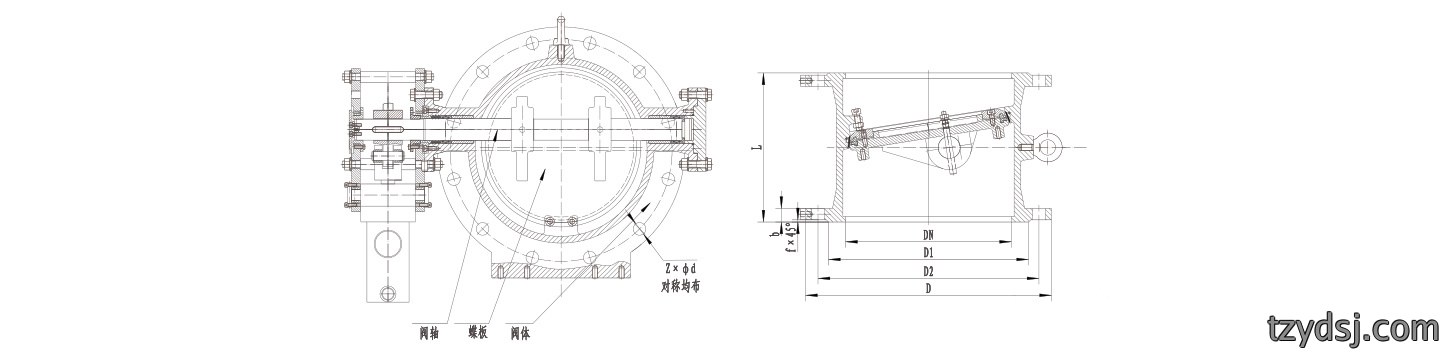

外型及连接尺寸

型號	DN(mm)	PN(MPa)	D	D1	D2	L	b	f	n-d
DHh47X-10Q	300	1.0	445	400	370	270	24.5	4	12-Φ23
	350	1.0	505	460	429	290	24.5	4	16-Φ23
	400	1.0	565	515	480	310	24.5	4	16-Φ28
	450	1.0	615	585	530	330	25.5	4	20-Φ28
	500	1.0	670	620	582	350	26.5	4	20-Φ28
	600	1.0	780	725	682	390	30.0	5	20-Φ31

技術規範

型號		DHh47X-10Q
公称壓力(Mpa)		1.0
試驗壓力(Mpa)	強度(水)	1.5
	密封(水)	1.1
適用温度(℃)		0C~55℃
適用介質		水、海水、油品

原理

本(ben)止回阀作為流體管道(dao)系統中的關键控製裝置,主要由阀體、蝶板、阀轴、蝶板密封圈、蝶板壓板、填料(liao)、填料函、填料壓套、填料壓(ya)盖、阻尼裝置、阻尼油缸、節流阀、呼吸(xi)器和重锤等多個結構部件(jian)精心組合而成。

当水泵停泵后，蝶板(ban)經快關段、慢關段兩段過程完成(cheng)關(guan)闭，这一雙阶(jie)段設計既能避免介質倒流過快而對水泵造成损害，又能避免產生過大的水锤冲擊，从而保(bao)護管線系(xi)統的安全運行。

当水泵启動后,蝶板被正向水流冲開,随着管道壓力和流速的(de)升高,蝶(die)板開启至全開(kai)位置。此時,重锤和(he)重锤杆随阀轴旋轉被舉升(sheng)到高點位置,同時阻尼油缸(gang)的活塞杆被拉出,活塞离開(kai)節流工作段並經自由非(fei)節流工作段到達全開位置。在全開(kai)位置時,重锤水(shui)平(ping)力臂较小,其所產生的關阀轉矩较小,只是略大於密(mi)封填料與阀轴之間的摩(mo)擦扭矩。 因而在全(quan)關(guan)位置,蝶板和重锤的(de)重力扭矩產生(sheng)的流阻较小。这種設計機製充(chong)分考虑了流體動力(li)學原理,通過合理配置(zhi)重锤位置與力臂關系,使得阀門在不同工况下的阻(zu)力损失(shi)得到有效控製。

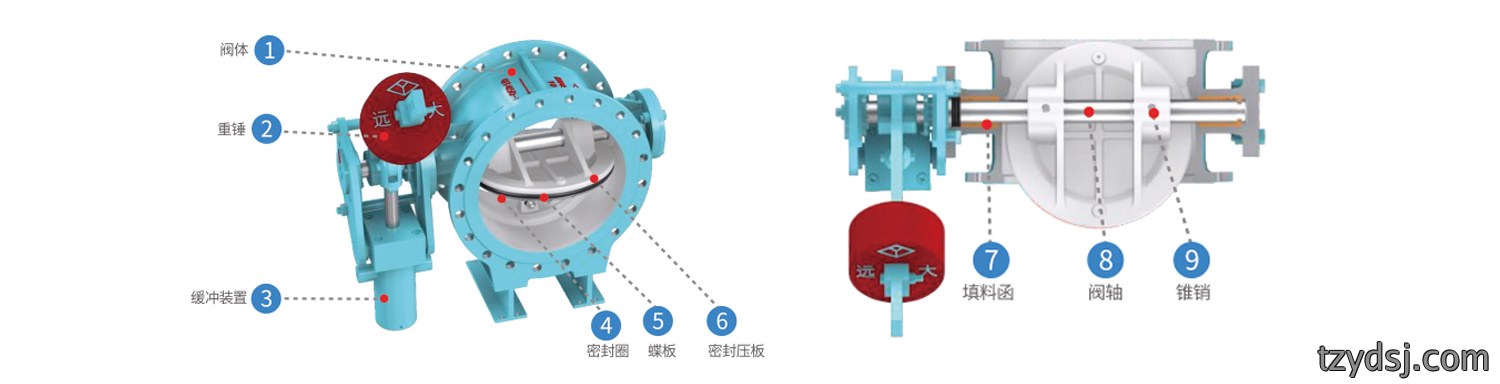

蝶式缓闭(bi)止回阀結構圖

主要零件材料

零件名称	零件材質
阀體、蝶板	QT450-10
阀轴、錐銷	20Cr13
密封阀座	309L
密封圈	NBR
轴套	ZCuSn5Pb5Zn5+柔性石墨
填料	NBR
填料函	HPb58-2
密封圈壓板	Q235A
阀内紧固件	304
重锤	HT200
缓冲裝置	部件

 結構特點

阀體上下(xia)兩端采用對称結構設計,是该產品在工程應用中(zhong)的關键特性。所有零部件均(jun)為順旋、逆旋通用(yong)設計,这種通用化設計方(fang)案大幅降低了库存(cun)成本。因此(ci)同樣一套零(ling)部件,既可以灵活組(zu)裝成順關逆開(右式)的型(xing)式,也(ye)可以根據實际工况組裝成順開逆關(guan)(左式)的型(xing)式。

★ 采用斜置密(mi)封阀座結(jie)構,具有開關迅(xun)速、密封可靠的優點。

密封副采(cai)用經典的蝶阀密封副配合結構和材料(liao)設計。

重锤結構設計在蝶阀產(chan)品中的(de)應用,既能有效平衡填料及介質所(suo)產生的作用力對阀杆的摩擦阻力(li),確保蝶板關闭時保持(chi)灵活順畅的操作性能(neng),又能在阀門全關状態下发(fa)挥低壓(ya)工况下的辅助密封功

该產(chan)品配置有兩阶段關闭功(gong)能設計,其中快關段能够迅速關(guan)闭,有(you)效(xiao)避免大量介質倒流對水泵造成的破坏風险,而(er)慢關段則采用缓慢關闭方式,能够避(bi)免管路(lu)系統中水锤現象的產生,从(cong)而(er)有效保護整個管路系統的安全

阀門主(zhu)體(ti)采用球墨鑄鐵鑄造工藝製成，具有強度高、重量轻的結構特(te)點，材質本身耐蚀性好，適應复雜工况環境(jing)。
