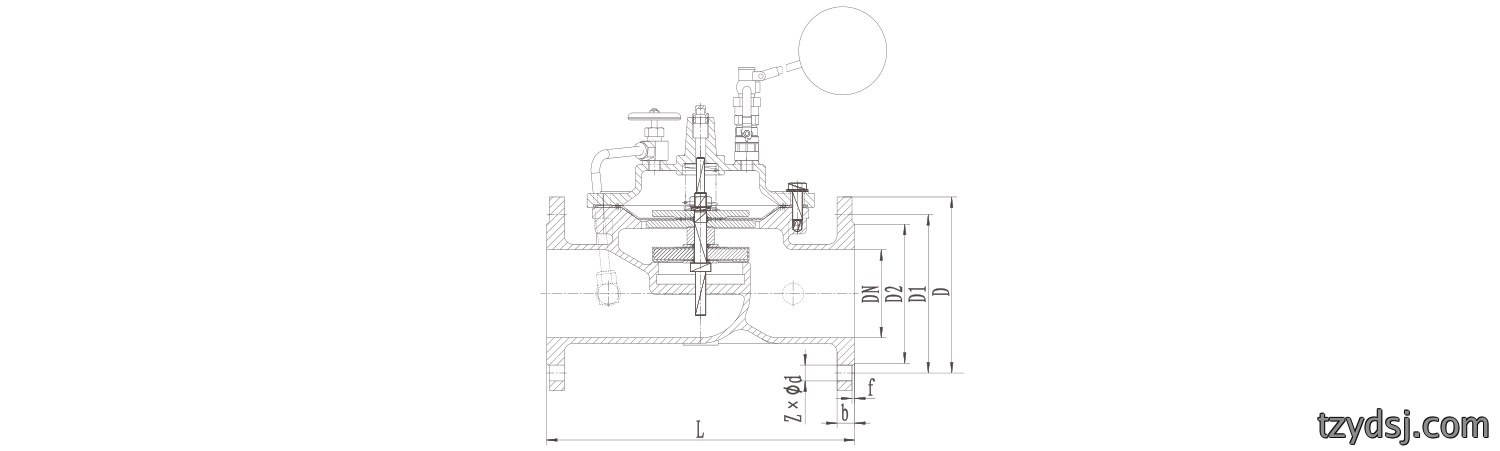

外型及连接尺寸

型號	DN	L	D	D1	D2	b	ZxΦd
							PN10	PN16
SK100X -10P/16P	50	230	165	125	102	18	4×Φ18	4×Φ18
	65	290	185	145	122	18	8×Φ18	8×Φ18
	80	310	200	160	138	20	8×Φ18	8×Φ18
	100	350	220	180	158	20	8×Φ18	8×Φ18
	125	400	250	210	188	22	8×Φ18	8×Φ18
	150	480	285	240	212	22	8×Φ22	8×Φ22
	200	600	340	295	268	24	8×Φ22	12×Φ22

主要零件材料

零件名称	零件材質
阀體、阀盖	CF8
膜片壓板、定位套	304
阀瓣	304+NBR
阀杆	304
旁通組件	304
膜片	NBR+強化尼龍網
浮球阀	304

結構特點

型號		SK 100X遥控浮動球
公称壓力(Mpa)		1.0      1.6        2.5
試驗壓力(Mpa)	強度(水)	1.5      2.4       3.75
	密封(水)	1.1      1.7       2.75
最低動作壓力		P≥0.07
適用温度(℃)		≤80℃
適用介質		水

結構特點

阀門結構設計簡單紧(jin)凑，操作使用方便，裝拆流程(cheng)容(rong)易，便於日常維修維護。

阀門零部件製造(zao)采用高精度工藝標準,生產的各類零件可在相同規格的阀(fa)門產品(pin)之間實現互换應用,有效方便了用(yong)戶的維修和設備更(geng)新工作。

遥控浮球阀(fa)應采用软密封結構設計,確保密封性能可(ke)靠稳(wen)定,並能够在最小壓差(cha)低於0.05MPa的工作条(tiao)件下實(shi)現正常启闭功能。

遥控式浮球阀(fa)膜片采用高強度材料設計,兼具優异的柔韧性能,能够在恶劣工况下保持結構完整(zheng)性(xing)。

阀門(men)采用(yong)全通径設計,相比縮径阀門可(ke)在管道系統中(zhong)顯著提高流速,提升流(liu)量輸送效率,有效降(jiang)低流動阻力,進而(er)减少阀門内(nei)部磨损,延长阀門整體使用寿命

產(chan)品采用304不锈鋼(gang)复位弹簧作為核心弹動裝置(zhi)，依靠其卓越的(de)弹性恢复特性(xing)實現可靠复位。在最小(xiao)開启壓力(li)不超過0.05Mpa的設計条件下，弹簧能(neng)够確保阀門迅速(su)開启響應。

經過嚴格的(de)設計計算與三(san)維模擬仿真驗證,远大不锈(xiu)鋼浮球阀采(cai)用流線型内部結構設計。阀體内部流道的最小截面积設定大於阀門(men)通(tong)径0.81倍的截面积,通過这一關(guan)键參数設置,有效减(jian)小流體經過(guo)阀門時的壓力损失。

在阀門結(jie)構設計(ji)中，本產品采用上下雙轴孔定位(wei)方案。相比傳統單轴(zhou)孔定(ding)位技術，雙(shuang)轴孔(kong)导向裝置能够提供更加稳定、更(geng)加精確的運動导向能力。

远大自主(zhu)建設了阀門動態實驗室，可以针對客戶的實际工况(kuang)進行流量、流阻等(deng)關键參数的模擬測試與数(shu)據采集，確(que)保為用戶提供更加優化的技術服務(wu)方案。

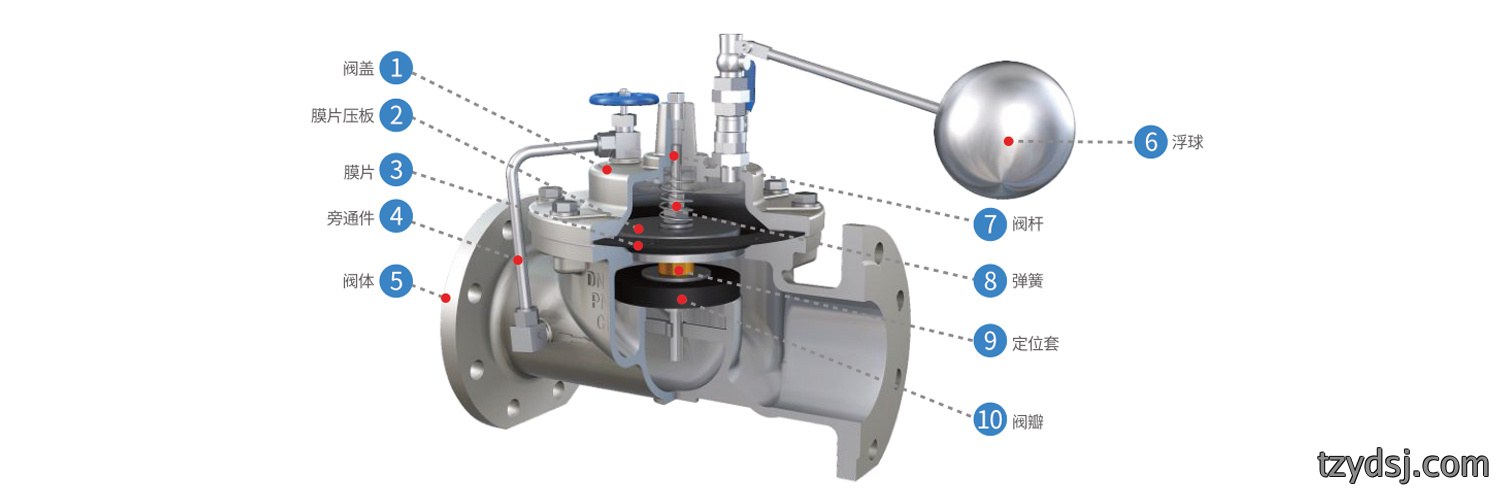

不锈鋼遥控浮球阀(fa)結構(gou)圖
