锻鋼三片式球阀Q11F

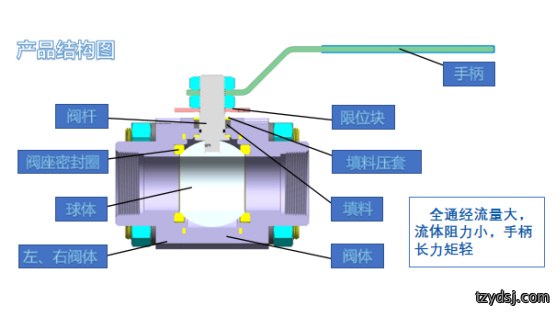

锻鋼三片式球阀(fa)作為流體控(kong)製系統中的關键執行元件，通過驅動裝置带動阀(fa)杆垂直(zhi)於通道做90°回轉運動。该產品采用带有圆形通道的球體作(zuo)為(wei)启闭件，在球體兩侧安(an)裝兩個塑料材質的阀(fa)座，用於密封球(qiu)體與阀體間的泄(xie)漏，防(fang)止介(jie)質无故损失。
關键詞：
產品分類：
E-Mail:
產品详情
主要零件材質表
| 零件名称 | 材料名称 |
|---|---|
| 阀體、填料壓板 | A105 |
| 球體 | F304 |
| 阀座密封圈、中口垫片 | RPTFE |
| 阀杆 | 12Cr13 |
| 手柄 | A29 |
| 螺栓、螺母 | B7 |
適用温度及介質
| 規格 | 適用温度(℃) | 適用介質 | 適用壓力（MPa） |
|---|---|---|---|
| DN1/2”-2” | -29℃～150℃ | 水、油品、蒸汽 | 13.62 |
結構特點
✔ 火災初(chu)期利用次級硬密封進行二次密(mi)封防止災情擴大
✔ 防静電
✔ 手柄长，力矩轻
✔ 下穿式阀杆防窜出
✔ 加強型阀座耐磨耐冲刷
產品介紹
锻鋼三片式球阀Q11F
锻鋼三片(pian)式球阀作為流(liu)體控製领域的關键部件，通過驅動裝置带動阀(fa)杆垂直(zhi)於通道做90°回轉運動。该產品采用带有圆形通道的球體作(zuo)為(wei)启闭件，能够(gou)精確控製介質流(liu)向。球體兩侧分別安裝兩個(ge)塑料材質的阀座，有(you)效密封球體與阀體間(jian)的泄漏，確保密闭性能。
其中設計(ji)采用全通径設計理(li)念，使流通阻力小、扭矩轻，操作便捷；密封(feng)面材料廣泛使用塑料等高分子材料，確保密封可靠，運行中无(wu)振動、噪聲小；同時采用特殊結構(gou)工藝，具有防火、防静電效果，在化(hua)工、製(zhi)药等對安全性(xing)能
產品覆盖材質
| 種類 | 材料牌號 |
|---|---|
| 碳鋼 | A105 LF2(低温鋼) |
| 不锈鋼 | F304 F304L F316 F316L |
| 低合金鋼 | F11 F22 |

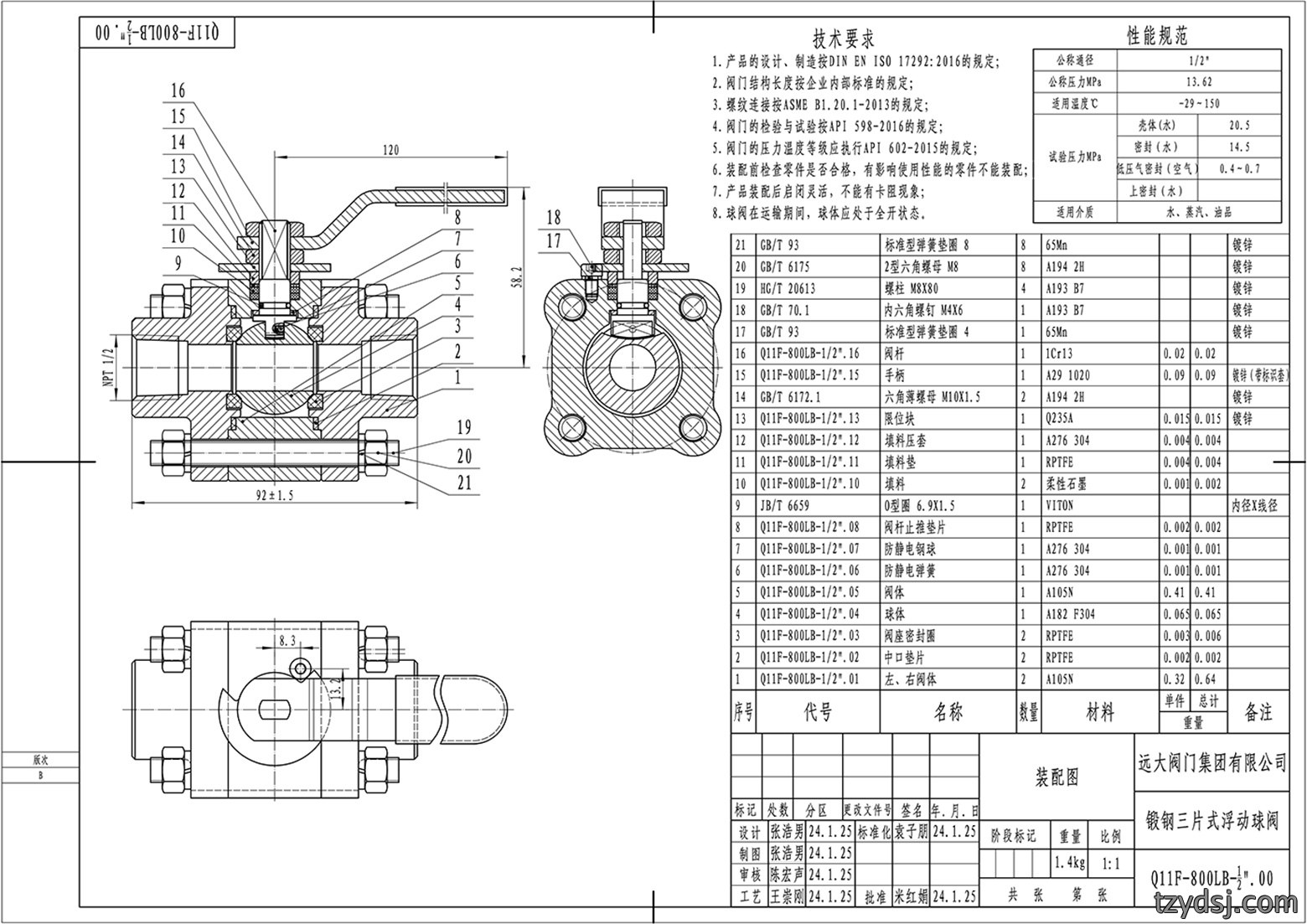

Q11F-800LB-15.00 裝配圖
