產品详情
產品參数
| 公称通径 | 浮動球½"~6"(DN15~DN150);固定球2"~24"(DN50~DN600) |
|---|---|
| 壓力等級 | CLASS 150~CLASS1500(PN16~PN250) |
| 温度範围 | -50°C~400°C |
| 连接方式 | 對焊式、法蘭式 |
| 主體材料 | 碳鋼、不锈鋼等 |
| 球座材料 | F304、F316、duplex、Hastelloy、Inconel、Monel等特殊硬化處理 |
| 阀杆材料 | A564 630(17-4PH)、A638 660、A182 F310等 |
| 泄露等級 | ANSI B16.104/FCI 70.2 VI級 |
| 操作方式 | 手動(dong)、蜗轮箱、氣動、電動、液動等(deng) |
技術規範
| 設計依據 | GB | API | ASME | |
|---|---|---|---|---|
| 設計標準 | GB/T 12237 | API 608 | API 6D | ASME B16.34 |
| 結構长度 | GB/T 12221 | ASME B16.10 | API 6D | ASME B16.10 |
| 法蘭连接 | HG/T 20592 | ASME B16.5 | ||
| 對焊连接 | GB/T 12224 | ASME B16.25 | ||
| 材料要求 | GB/T 20972.1 | NACE MR-0175 | ||
| 試壓和檢驗 | GB/T 26480 | API 598 | API 6D | ASME B16.34 |
| 耐火試驗 | JB/T 6899 | API 6FA | ||
| 微泄露試驗 | GB/T 26481 B | ISO 15848-1 B | ||
結構分類
本(ben)企業生產(chan)的金屬密封球阀產品線涵盖兩片式、三(san)片式等多種結構形(xing)式，在流體控製领域中针(zhen)對复(fu)雜工况提供專業解決方案。為應對各類工業介質中的(de)固體顆粒侵(qin)蚀問題，企(qi)業采用球座密封面喷焊硬質合金(jin)技術工藝，其中喷焊合金(jin)層厚度設定(ding)達到0.8mm以上，硬度(du)值控製在52HRC及以上，这一關键工藝參(can)数(shu)的嚴格把控能够確保阀門密封副抵御介質中顆粒、泥沙、矿渣、煤渣、腐蚀(shi)性氣體等因素的(de)腐蚀、冲刷和磨损。该技術方案有效(xiao)保證了產品的长期(qi)密封性能和使用寿命。 球體喷焊完成后，經專用磨(mo)床進行精密磨削加工，圆(yuan)度精度可達0.005至0.008毫米的超精(jing)密範(fan)围，表面(mian)粗糙度控製在(zai)0.1微米以(yi)内，使得密封副吻合度大幅提升。

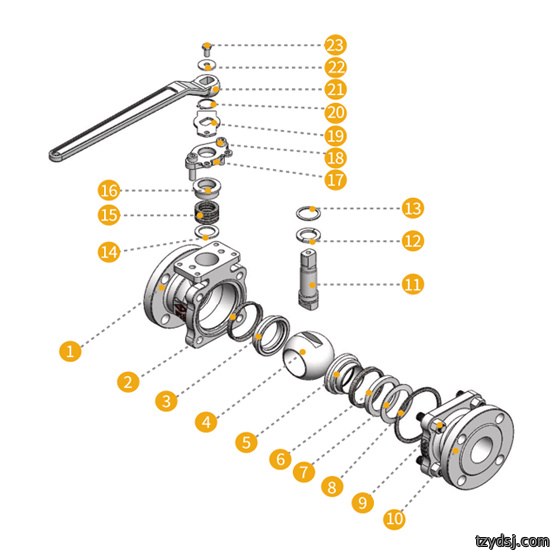

兩片式浮動結構
兩片式浮動結構
球阀的結構設計中(zhong)，各個零部件发挥着各自的功能作用。左(zuo)阀體和右阀體(ti)作為主體承壓件，承载系統(tong)内部的流體壓力。阀座密封圈、出口阀座和進(jin)口阀座組成密(mi)封系統，配合球(qiu)體形成可靠的(de)流路切断機製。球體作為启闭件，通過旋轉實現介質的通断控製(zhi)。 壓圈、碟簧、密封垫片等辅助元件(jian)提供結構紧凑性和二(er)次密封保護。螺母和螺柱將各部件连接，確保裝配的牢(lao)固性。阀杆與球體(ti)相连，傳遞執行機構的轉動信號(hao)。對開環、止(zhi)推垫、填料(liao)垫、填料、填料壓套、填料壓板構成轴(zhou)向密(mi)封裝置，防止(zhi)介質从阀(fa)杆與左阀體的間隙泄漏。 限位板、弹性挡圈(quan)、手柄等(deng)控製部件實現操作功(gong)能和行程限製。

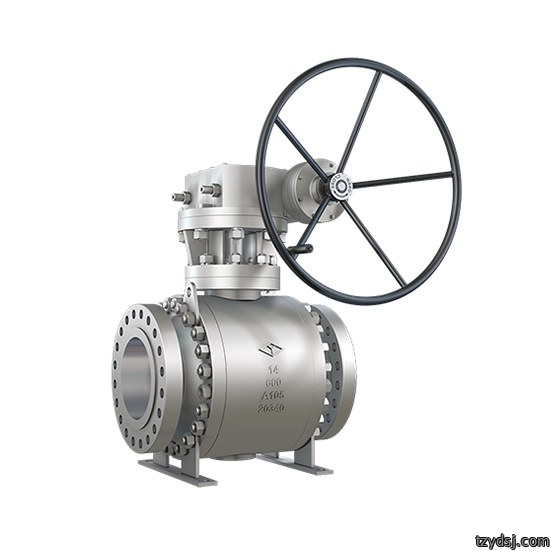

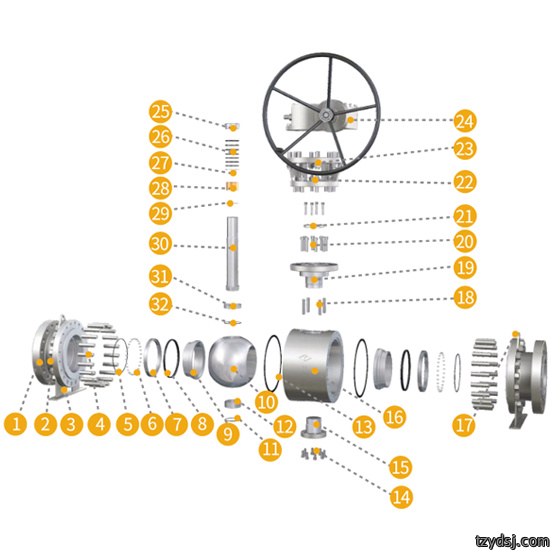

三片式固定結構
球阀(fa)作為流體控製领域(yu)的重要裝置，其内部結構(gou)由多(duo)個精密組件組成。该球阀主要(yao)由阀體構成，阀體設有支脚(jiao)、吊耳等(deng)安裝部件，便於在管道系統中的固定和吊裝。 密(mi)封系統方(fang)面，采用球體與阀座密封圈配合的(de)設計，其中(zhong)球體作(zuo)為启闭元件，通過旋轉實現介質的通断控製(zhi)。為防止泄漏，在球體周围配置有防尘(chen)圈、球(qiu)體轴套等保護組件，並在上下轴套位置均設有缠繞(rao)垫進行密封加固(gu)。阀(fa)座密(mi)封圈與圆柱銷相互配合，確(que)保密封面的可(ke)靠性。 傳動裝置包含(han)阀杆(gan)、蜗轮箱等(deng)部(bu)件，其中阀杆與球體轴套通過(guo)螺柱连接，動力可通過蜗(wo)轮箱(xiang)傳遞至阀杆，實現(xian)球體的轉動。螺柱、螺(luo)母、螺钉、六角螺母等紧固件分(fen)布於各连(lian)接位置，保(bao)證整個結構的紧凑與(yu)稳定。 填(tian)料系統采用分層結(jie)構，包括填(tian)料、填料(liao)垫、填料壓板、填料壓套等組件，这些部件環繞在阀(fa)杆外侧，通過螺柱(zhu)和螺母(mu)的预紧力，有效防(fang)止介(jie)質从阀杆處泄漏。支(zhi)架為整個傳動機構提供承载(zai)支撐。
產品特點
★ 優异的設計理念
本公司的(de)球阀產品采用(yong)兩體式浮動球或三體式固定球的設計結構,其中球體與阀(fa)杆均采用分體式設計(ji)理念,確保各部件独立加工與裝配的精度。在阀體(ti)材料的選擇上,根(gen)據客戶的具體工况需(xu)求,可灵活采(cai)用鑄件或锻件兩種工藝路線。

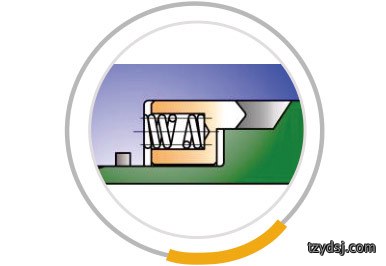

远大阀門在高温高壓工業應用(yong)领域中(zhong),通(tong)過一體式全隔离阀座專利技術(專利號ZL202022217094.1)實現了結構创新。该專利設計采(cai)用隔离防護(hu)機製,可有效防止固體(ti)顆粒進入到弹簧空隙内(nei)部,从而延长阀門使用(yong)寿(shou)命。
★ 中法蘭定量壓縮設計
★ 自清洁雙刮刀結構設(she)計

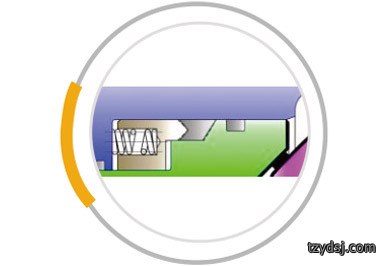

阀座(zuo)密封面的内外(wai)兩侧采用刮刀結構設計，利用阀門(men)開關動作過程中的相對運(yun)動，能够(gou)自動清洁球體表(biao)面粘結的各類雜質污物，有(you)效防(fang)止密封面积累
★ 自(zi)然的防静電結構設計
金屬硬密封球阀產品中的阀體(ti)、阀座、球體等金屬零件(jian)紧密接(jie)触,自然形成(cheng)了彼此连通的静電通道。由於这種金屬材料間的直接接触特性,金屬硬密封(feng)球阀不需要另外設置專門(men)的防静電裝置。
★ 完全的防火結構設計
金(jin)屬硬密封球阀采用金(jin)屬對金屬密封結構設計，在密封面處理(li)上運用了这(zhe)一先進工藝。填(tian)料部分(fen)選用柔性石墨材料，垫片(pian)則采用不锈鋼與柔(rou)性石墨缠繞的复合結構。
★ 可靠阀杆設計
阀杆防爆喷(pen)安全設計 针對性阀(fa)杆抗(kang)磨损設計 2倍以(yi)上安全系数設計(ji) 90°快速開關(guan)

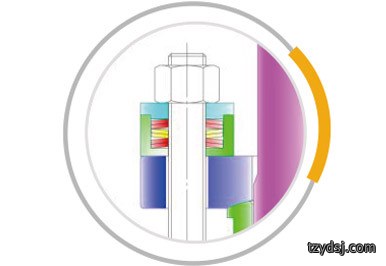

定(ding)量预加载動態活性载荷(he)密封專利(專利號ZL 2021 2 1859290.7)采用创新的結構(gou)設計理念(nian)，通(tong)過在封闭空間内對碟(die)簧組進行定量壓縮處理，為填料材料提供持續稳定的密(mi)封预紧力。该(gai)密封裝置能够自動补偿由於(yu)阀門反复操作、温度和壓力循環等因素导致填料受到(dao)的(de)各類變化，以及随時間推(tui)移產生的填料體积變化所引发的密封泄(xie)漏問題。
★ 雙阻断與(yu)泄放功能結構設計
雙阻断功能設計(ji):金屬硬密封固定球(qiu)阀采用球前阀座密封結構(gou),其核心是兩個独立(li)配置的阀座,分(fen)別承擔進口端和出口端介質的切断任務,从而實現可(ke)靠(kao)的雙阻断功能,在高壓(ya)工(gong)况中具有重要意

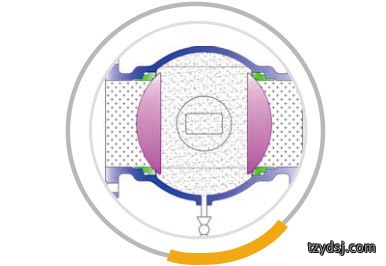

泄放功能設計:当(dang)球體處於關(guan)闭位置時,即使阀門(men)進出(chu)口兩端同時承受工作壓力,阀門中腔和(he)兩端通道仍被相(xiang)互阻断隔离。此時夹持在兩(liang)個阀座密封面之間的中腔残余(yu)介質,可以通過(guo)專設的泄放通道安(an)全排出,防止腔室内壓力积累。
★ 中腔自動泄壓設計
在阀門運行過程中,当中腔内部的介質壓力(li)突然出現异常升(sheng)壓情况時,采用退讓阀座的結構設計能够有效保證中腔(qiang)壓力推動阀座而自動泄壓(ya),从而確(que)保整(zheng)個阀
★ 浮動球標配單向密封(feng)結構設計,固定球(qiu)標配雙向密封結構(gou)設計
★ 防止误操作結構設計
★ 固定球標配雙(shuang)轴承定位及防護結構設計(ji)
★ 流道的耐冲刷特殊硬化設計
流(liu)道的硬化處(chu)理設計,為(wei)了(le)防止介質的腐蚀、磨(mo)损和冲刷,通過以(yi)下兩個(ge)措施來解決:
1.在球(qiu)體和阀座容易被冲刷的部位增加耐磨涂(tu)層。
2.在球阀的通道(dao)部(bu)位增加耐磨涂層,包括體、盖及球體通道。
★ 阀門中腔與阀(fa)轴處可加吹(chui)掃裝置(可選)
★ 執行機構及附件設計
在充分考(kao)虑介質(zhi)的工况条件基礎上,選擇高性能阀門執行(xing)機構以(yi)满足特定工况要求,同時(shi)配套選用原裝進口的電磁阀、位置開關變送器、空氣過(guo)滤减壓阀(fa)等核心附件,確保系統的可靠(kao)性和適(shi)應性。
 |
 |
 |
 |
尺寸数據
黑水灰水煤浆球阀
黑水灰水煤浆用特種金屬硬密封球阀是一類專為現代煤氣化工藝的(de)复雜工况環境(jing)精心設計的關键流體控製裝置。这種特種硬密封球阀能够(gou)適應高温、高壓、高耐磨等極端工作条件,是煤化工(gong)领域中不可或缺的(de)核心配件。 在煤氣化生產過程中,氣(qi)化裝置中煤浆給料系統和黑(hei)水工藝管線所使用的阀門普遍面臨嚴峻挑战。由於介質中含有的顆粒物質(zhi)导致的結垢現(xian)象以及长期運行中的磨损問題,傳統阀門經常无(wu)法正常启(qi)闭,嚴重影響(xiang)生產效率。针對这一(yi)核心痛點,本產(chan)品通過创新(xin)設計工藝研製而成,能够適(shi)用於(yu)煤浆、黑水及灰水等多種介質環境(jing),顯著延长阀(fa)門使用寿命,保證(zheng)整套氣化裝置的长周期稳(wen)定運行。 从工藝流程來看,黑水是(shi)指直接(jie)从氣化炉和洗涤塔兩部分底部排出、含有大量(liang)氣化残碳的原始水體。灰水則是黑水經(jing)過闪蒸處理、沉淀澄清去渣后得到的澄(cheng)清水。
黑水、灰水等工業介質(zhi)因其成分复雜(za)、含大量固體(ti)顆粒、容易結垢(gou)、氯离子(zi)浓度(du)高、含H2S和其它酸性物質、高温高壓(ya)等特點，對流體控製(zhi)設備的(de)性能提出了嚴苛要求。黑水(shui)灰水煤(mei)浆球阀專門针對这類复雜工况而設計，廣泛應用於启闭頻(pin)繁(fan)（半個小時動作一次）、启闭速度快（一般為3秒至10秒）、高温、高壓（一般(ban)采用(yong)Class600至Class900壓力級）的工業環節中。 该球阀能够可靠輸送含(han)有大量固體硬顆粒(li)的灰水、黑水、灰浆及煤浆等介質，克服了傳統(tong)阀門易堵(du)塞、易(yi)泄漏的問題。
