远大阀門，流體阀(fa)門行業的(de)领军企業!
消防信號對夹蝶阀ZSXDF7-Q-50-200-16-D371X
用途:本系列阀(fa)門主要應(ying)用在消防管路系統中,通過防止(zhi)裝置可以有效防止阀(fa)門被误關闭或误開启,確(que)保保持阀(fa)門的常開或常關状態,满足消(xiao)防安全規範要求;同時具備即(ji)時监控阀門開度(du)情况的功能,便於(yu)工
關键詞：
產品分類：
E-Mail:
產品详情
主要零件材料
| 零件名称 | 材料 |
| 阀體 | 球墨鑄鐵 |
| 蝶板 | 球墨鑄鐵+镀镍 |
| 阀轴 | 不锈鋼 |
| 阀座 | EPDM |
本系列阀(fa)門主要應(ying)用在消防管路系統中,通過防止(zhi)裝置可以有效防止阀(fa)門被误關闭或误開启,从而保(bao)持阀門的常開或常關(guan)状態。
性能規範
| 型號 | 公称壓力(Mpa) | 試驗壓力(Mpa) | 適 用 追 度 ( C ) | 適用介質 | |||
| 強度(水) | 密封(水) | ||||||
| ZSXDF7-Q-50~200-16-D371X | 1.6 | 6.4 | 3.2 | 1-80'℃ | 水 | ||

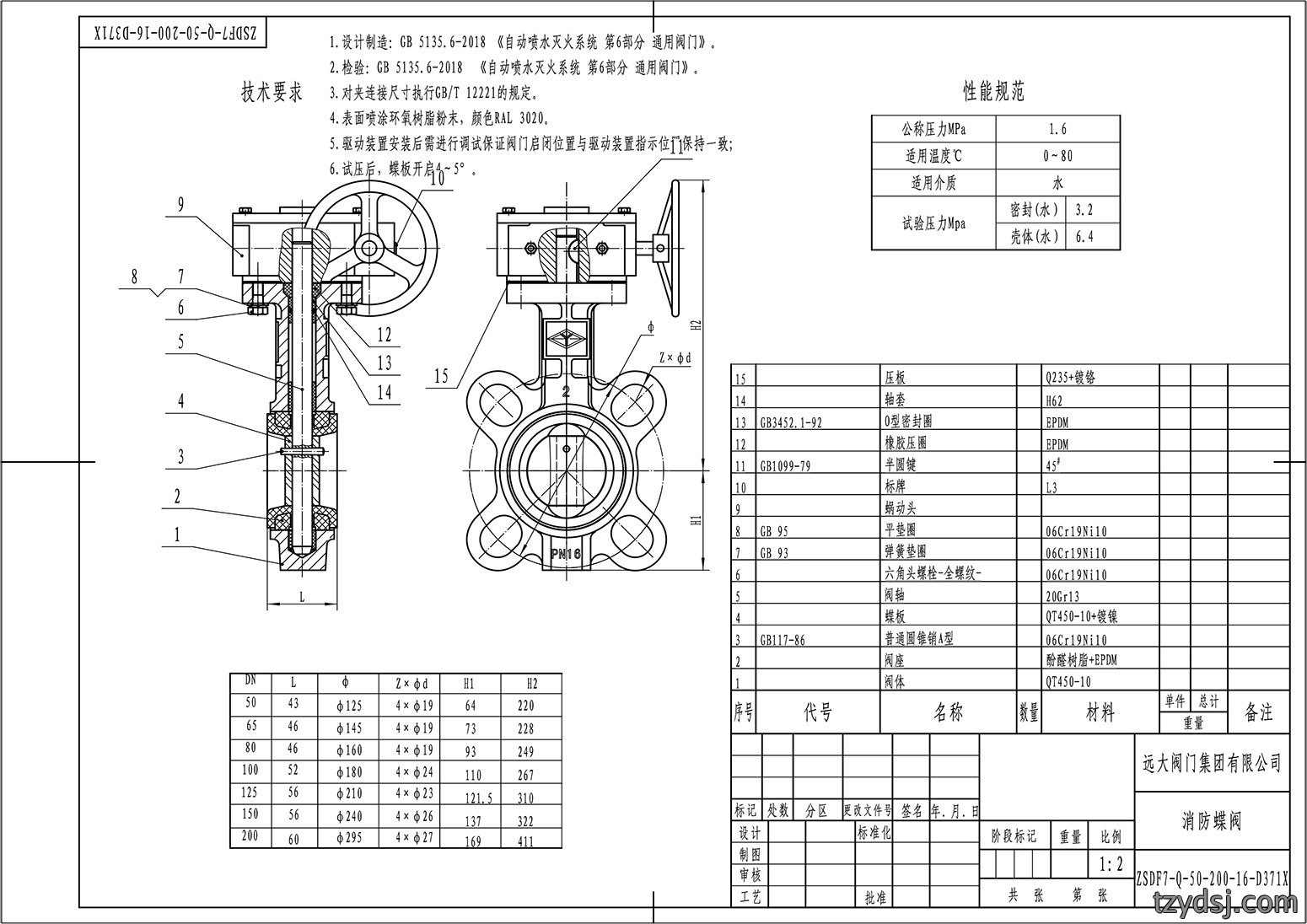

外型尺寸和连接尺寸
| 型號 | 公称通径 | 尺寸 | ||
| mm | L | Φ | Z-Φd | |
| ZSXDF7-Q-50~200 -16-D371X |
50 | 43 | 125 | 4-Φ23 |
| 65 | 46 | 145 | 4-Φ23 | |
| 80 | 46 | 160 | 4-Φ23 | |
| 100 | 52 | 180 | 4-Φ23 | |
| 125 | 56 | 210 | 4-Φ23 | |
| 150 | 56 | 240 | 4-Φ26 | |
| 200 | 60 | 295 | 4-Φ25 | |
消防蝶阀-D371X
