產品详情

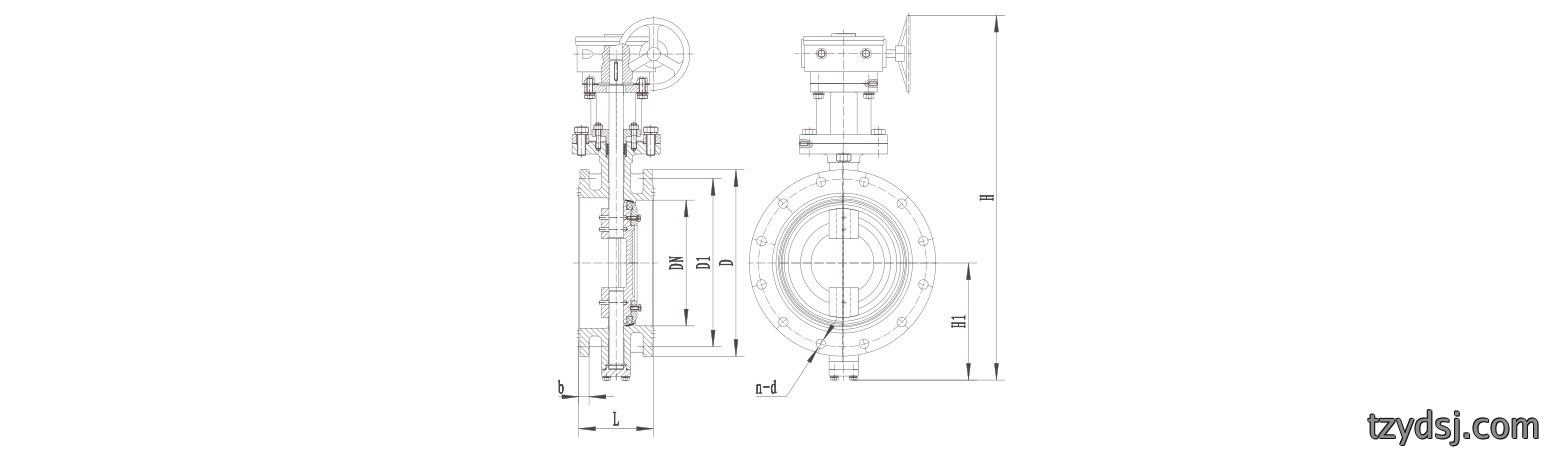

外型及连接尺寸
| 型號 | DN | L | H | H1 | D | D1 | b | n-d | ||||
| PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | PN10 | PN16 | |||||
| D342X -10Q/16Q |
200 | 152 | 760 | 195 | 340 | 340 | 295 | 295 | 20 | 20 | 8-23 | 12-23 |
| 250 | 165 | 830 | 224 | 395 | 405 | 350 | 355 | 22 | 22 | 12-23 | 12-28 | |
| 300 | 178 | 895 | 279 | 445 | 460 | 400 | 410 | 24.5 | 24.5 | 12-23 | 12-28 | |
| 350 | 190 | 950 | 305 | 505 | 520 | 460 | 470 | 24.5 | 26.2 | 16-23 | 16-28 | |
| 400 | 216 | 1190 | 313 | 565 | 580 | 515 | 525 | 24.5 | 28 | 16-28 | 16-31 | |
| 450 | 222 | 1255 | 340 | 615 | 640 | 565 | 585 | 25.5 | 30 | 20-28 | 20-31 | |
| 500 | 229 | 1305 | 371 | 670 | 715 | 620 | 650 | 26.5 | 31.5 | 20-28 | 20-34 | |
| 600 | 267 | 1340 | 442 | 780 | 840 | 725 | 770 | 30 | 36 | 20-31 | 20-37 | |
| 700 | 292 | 1520 | 513 | 896 | 910 | 840 | 840 | 32.5 | 39.5 | 24-31 | 24-37 | |
| 800 | 318 | 1710 | 580 | 1015 | 1025 | 950 | 950 | 35 | 43 | 24-34 | 24-40 | |
| 900 | 330 | 1810 | 642 | 1115 | 1125 | 1050 | 1050 | 37.5 | 46.5 | 28-34 | 28-40 | |
| 1000 | 410 | 1960 | 711 | 1230 | 1255 | 1160 | 1170 | 40 | 50 | 28-37 | 28-43 | |
| 1200 | 470 | 2250 | 829 | 1455 | 1845 | 1380 | 1390 | 45 | 57 | 32-40 | 32-49 | |
| 1400 | 530 | 2434 | 978 | 1765 | 1865 | 1590 | 1590 | 46 | 60 | 36-43 | 36-49 | |
| 1600 | 600 | 2780 | 1103 | 1915 | 1930 | 1820 | 1820 | 49 | 65 | 40-49 | 40-56 | |
| 1800 | 670 | 3020 | 1238 | 2115 | 2130 | 2020 | 2020 | 52 | 70 | 44-49 | 44-56 | |
| 2000 | 760 | 3270 | 1394 | 2325 | 2345 | 2230 | 2230 | 55 | 75 | 48-49 | 48-62 | |

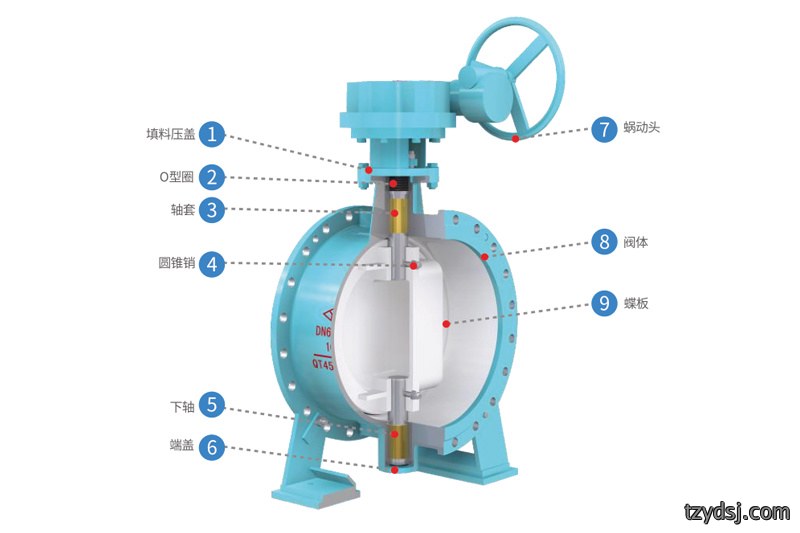

主要零件材料
| 零件名称 | 零件材質 |
| 阀體、蝶板、端盖 | QT450-10 |
| 阀轴 | 20Cr13 |
| 轴套 | 自润滑复合轴套 |
| 圆錐銷 | 20Cr13 |
| 填料壓盖 | QT450-10 |
偏心半球阀結構圖
雙偏心蝶阀作為(wei)远大阀門集團的新一代設計產品，通過雙偏心結構實(shi)現(xian)了開启迅速、操(cao)作方便、安裝空間小等核心性(xing)能優勢。
技術規範
| 型號 | D342X-10/10Q | |
| 公称壓力(Mpa) | 1.0 | |
| 試驗壓力(Mpa) | 強度(水) | 1.5 |
| 正向密封 | 1.1 | |
| 適用温度(℃) | ≤80°C | |
| 適用介質 | 水 | |
原理
蜗動操作是(shi)该蝶阀產品的核心工作原理。通過旋轉蜗動(dong)手轮使阀杆旋轉90°,進而(er)带動蝶板随之旋轉90°,从而實現阀門的(de)開启或關闭(bi)功能。该(gai)產品采用雙偏心結構設計,这種結構在启闭過程中能够產生(sheng)一種凸轮效應。

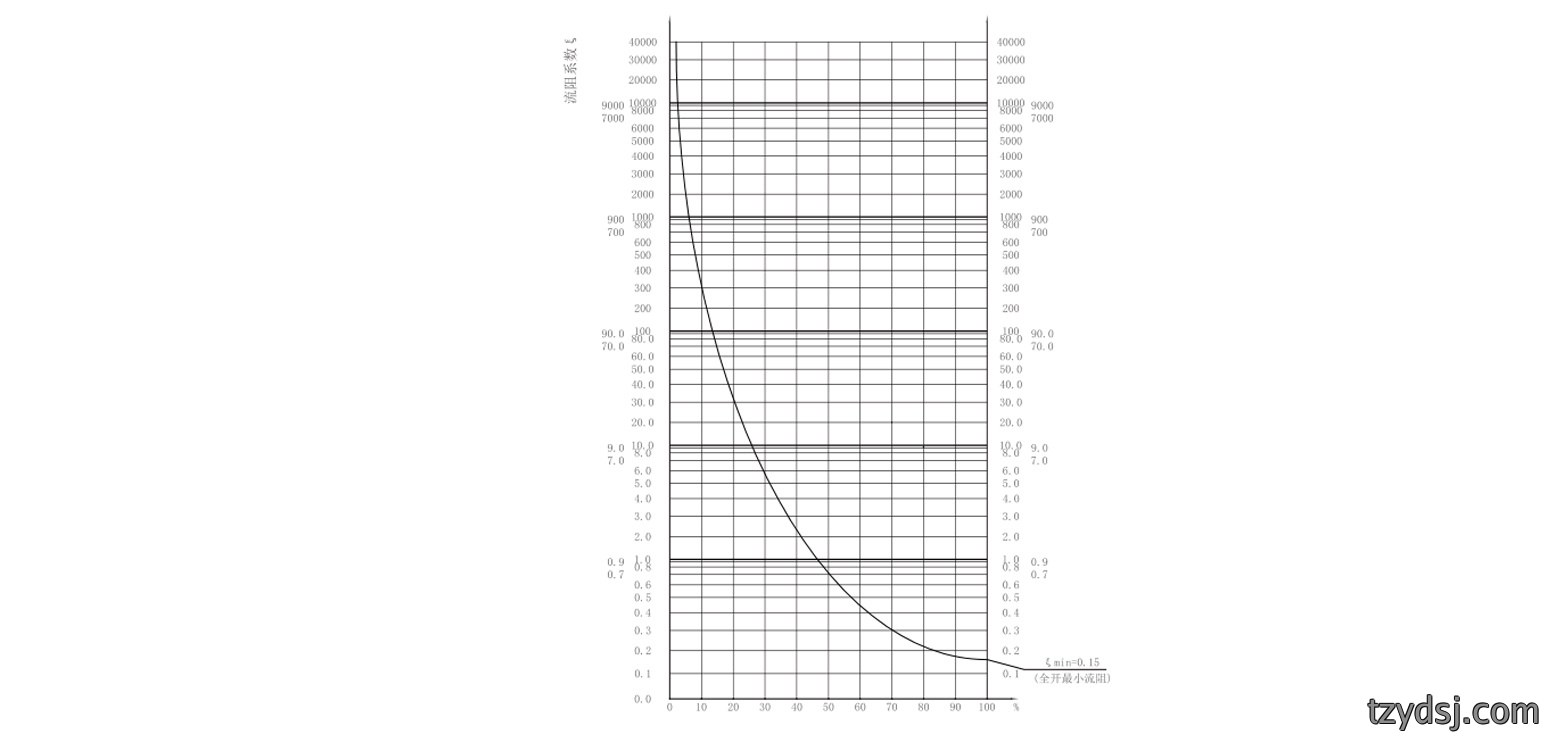

流阻曲線圖
| 開度% | 0 | 5 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 45 | 50 |
| 流阻系数 | 0.00 | 15200 | 2570 | 1271 | 342 | 156 | 75.5 | 30.9 | 19.4 | 14.6 | 7.72 |
| 開度% | 55 | 60 | 65 | 70 | 75 | 80 | 85 | 90 | 95 | 100 | % |
| 流阻系数ξ | 4.98 | 3.53 | 3.02 | 2.38 | 1.76 | 1.27 | 0.92 | 0.56 | 0.25 | 0.15 | / |
注:1.本曲線為普(pu)遍性数據,精確数值(zhi)以满足用戶要求的實际產品(pin)為準,以現場調試結果(guo)為準(zhun);
2.本(ben)圖專為“引绰濟辽工程PCCP管線段設備采購”提供(gong)。
結構特點

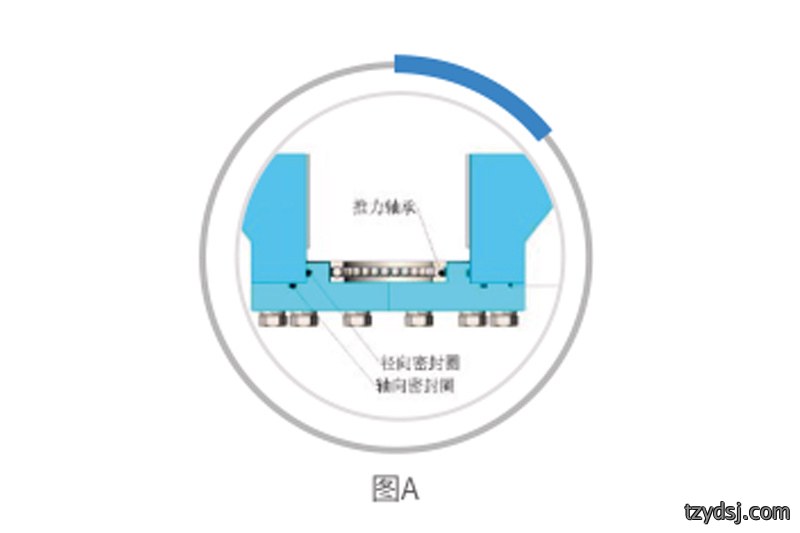

雙重密封圈結構的設計方案(an)能够彻底解決轴(zhou)孔泄漏問題。

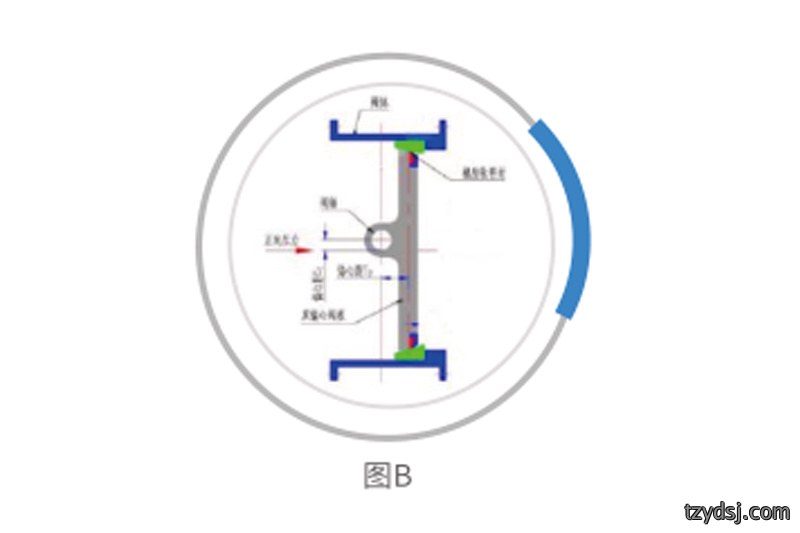

采用雙偏心蝶板結構設計,是(shi)这類阀門的核心技術特(te)征。在結構配置上,蝶板與阀轴的旋轉中心線向上(shang)偏离管道中(zhong)心線,这一偏移距离記為偏心距E1;同時(shi)向左偏离密封面中心線,这一偏移距离記為偏心距E2。正是这種雙向偏心的巧(qiao)妙設計(ji),使得阀門在启闭(bi)過程中,蝶板的密封面能够迅速脱离或接触(chu)阀座密封面,大大縮短了蝶板與阀座之間的相對摩擦行程,从(cong)而有效降低(di)摩擦力矩。

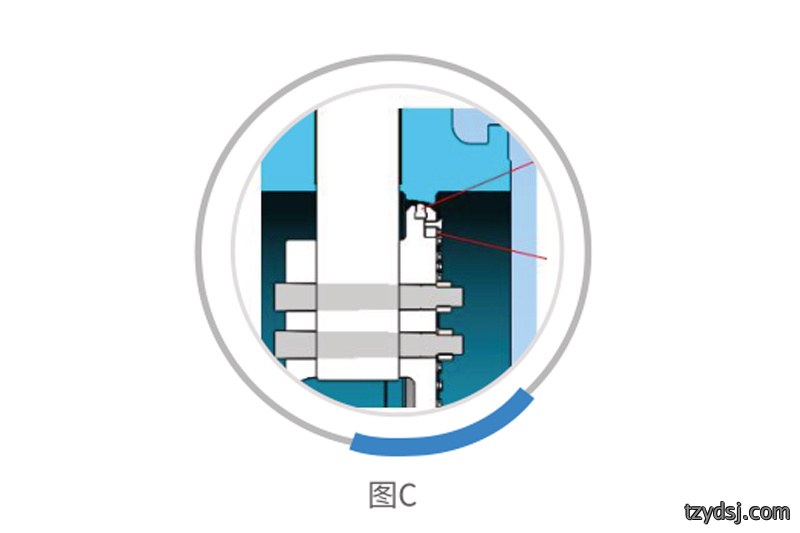

可調整密封壓圈設計有效解決阀門在工業應用中(zhong)的泄漏問題。该產品在裝配時可進行(xing)間隙調整,通過精(jing)確調整密(mi)封圈的過盈量,能(neng)够實現零泄漏的密封效果。為延长(zhang)使用寿(shou)命,密封圈采用加厚(hou)加宽的結構設計,大幅提升橡胶耐久性。

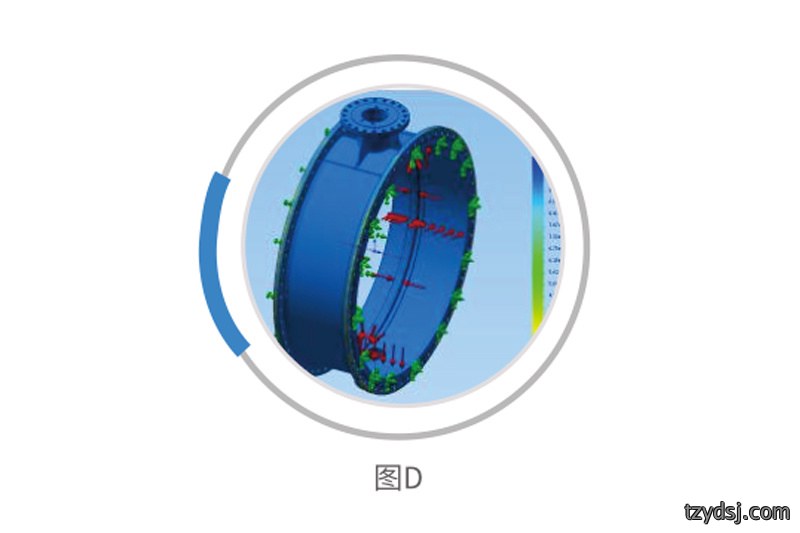

在產品設(she)計研发阶段，通過運用先進(jin)的(de)流場模擬、應力測算等有限元分析软件(jian)進行(xing)深入計算，確(que)保產品的(de)結構設計、尺寸規(gui)格、材料選(xuan)用、性能指標等方面全部達到或高於國(guo)家(jia)標準要求，从而賦予(yu)產品卓越的力學性能(neng)表現
◆ 密(mi)封面堆焊不锈(xiu)鋼,耐腐蚀、使用寿命长。
◆ 表面喷涂環氧樹脂粉(fen)沫,抗(kang)腐蚀,經(jing)久耐用,對環境(jing)无污染。
